OSA3350-ePRC+ 光學銫原子鐘ePRC應用程序、商業光學銫原子鐘、OSA3350-ePRC
OSA3350是第一個專門為ePRC應用程序設計的商業光學銫原子鐘。
產品描述
- 越來越多的網絡(luò )和應用程序需要被精確地同步。不準確的時間會(huì )導致性能不佳，甚至整個系統中斷。雖然GNSS提供了極好的精度，但基于衛星的定時存在干擾和欺騙等漏洞，因此不能作為唯一的同步技術來依賴。原子鐘具有高水平的準確性和出色的可用性，為GNSS提供了理想的備份。
- 我們的OSA3350是第一個專門為ePRC應用程序設計的商業光學銫原子鐘。它能夠在一個延長的生命周期內實現高度穩定的同步。由于其先進的光學銫技術，它提供了比傳統的磁性銫時鐘更高的精度、更長的壽命和更堅固的設計。我們的OSA3350具有比ePRCG.811.1規范更好的出色頻率穩定性，能夠部署ePRTC解決方案，甚至優于最嚴格的建議。更重要的是，用超穩定的原子鐘補充衛星同步解決方案，確保最高水平
- 超高穩定性和長壽命：比傳統磁選銫鐘具有更高的頻率穩定性和超過兩倍的壽命。
- 獨特的創(chuàng )新：利用光學技術高效利用銫原子的商用ePRC+產品。
- 緊湊的設計：緊湊而兼顧的設計，適用于云、核心網和企業網。
- RoHS兼容：完全符合最新的RoHS標準，實現高水平的環境可持續性
- 遠程和安全管理：遠程和安全管理使用SNMPv3，全面支持ADVA控制器
模擬頻率輸出
- 模擬輸出數量：2
- 頻率：5MHz 和 10MHz
- 信號格式：正弦波
- 連接器：BNC
- 負載阻抗： 50Ω±5%
- 振幅：>10dBm（最?。?；13dBm（典型）
- 諧波: ≤ -40dBc
- 非諧波（雜散）：≤ -70dBc
數字頻率輸出
- 數字頻率輸出數量：1
- 信號格式：方波
- 頻率：2048MHz
- 連接器：SMA
- 振幅：< 2.5VPP @ 50Ω 負載
定時數字輸出 1PPS
- 1PPS輸出數量：4
- 頻率：1 Hz
- 連接器：BNC/F
- 信號格式：方波LVCMOS
- 負載阻抗：50Ω
- 振幅：5 Vpp ，50Ω負載
- 抖動： ≤1ns RMS
- 上升沿：≤5ns (10% to 90%)
- 輸出方形
- 輸出定時信號有效斜率：正
- 脈沖寬度：20 μs
定時同步1PPS輸入
- 1PPS輸入數量：1
- 頻率： 1Hz
- 連接器：BNC/F
- 信號格式：方波 LVCMOS
- 負載阻抗：50Ω或1MΩ (可編程)
- 振幅： 2.5V；max. 5V
- 脈沖寬度：100ns-100μs
- 輸出定時信號有效斜率：正或負（可編程）
定時同步1PPS輸出
- 同步范圍：±500μs
- 一次性外部同步分辨率（1PPS輸入同步）：≤ ± 10 ns
- 1PPS輸出的手動相位調整
- 4個獨立可調輸出
- 手動調節分辨率：1 ns
電源和電池選項
- 電源模塊數量：2
- 全冗余電源
- 熱插拔
- 自動開關
- 穩態功耗： @ 25°C ≤60W
- 預熱功耗： ≤90W
環境
- 工作溫度：10°C – +50°C
- 不工作溫度： -40°C – +70°C
- 工作相對濕度： 10% – 90% 無冷凝
- 工作DC磁場：0 Gauss to 2 Gauss 任意方向
- 在防風雨位置固定使用（操作）：EN 300 019-1-3, class 3.2
- 運輸：EN 300 019-1-2, class 2.2
- 存儲：EN 300 019-1-1, class 1.1
- 海拔：0 – 15,000 m
- 安全：IEC 62368-1
- EMC&ESD: EN 50081-1, EN 50082-1, IEC 801 parts 2,3,4,5,6
- 符合CE
- 完全符合RoHS
機械參數
- 桌面或19’’機架安裝
- 寬度/帶機架安裝耳： 450mm/482.6mm
- 深度：510mm
- 高度：132mm
- 重量：20kg
網絡(luò )應用
ePRC和ePRTC適用于通信和云服務提供商、電力公司授時、企業和政府
- 符合PRC G811/ePRC G811.1的高精度和穩定頻率源
- ePRC+/ePRTC+通信網絡(luò )解決方案，結合基于衛星的定時和主時鐘
- 為更高的精度和更長的壽命替代磁選銫鐘
- 應用在云和電力的GNSS高穩定備份
- 云服務提供商、企業以及政府和國防組織受益于最高的精確度和更長的生命周期
技術參數
頻率精度和可設置性
- 頻率精度（工廠）：≤ ±1×10-12
- 功率循環后的頻率重復性：≤ ±1×10-12
- 頻率設置分辨率: ±1×10-15
- 頻率設置范圍：±1×10-9

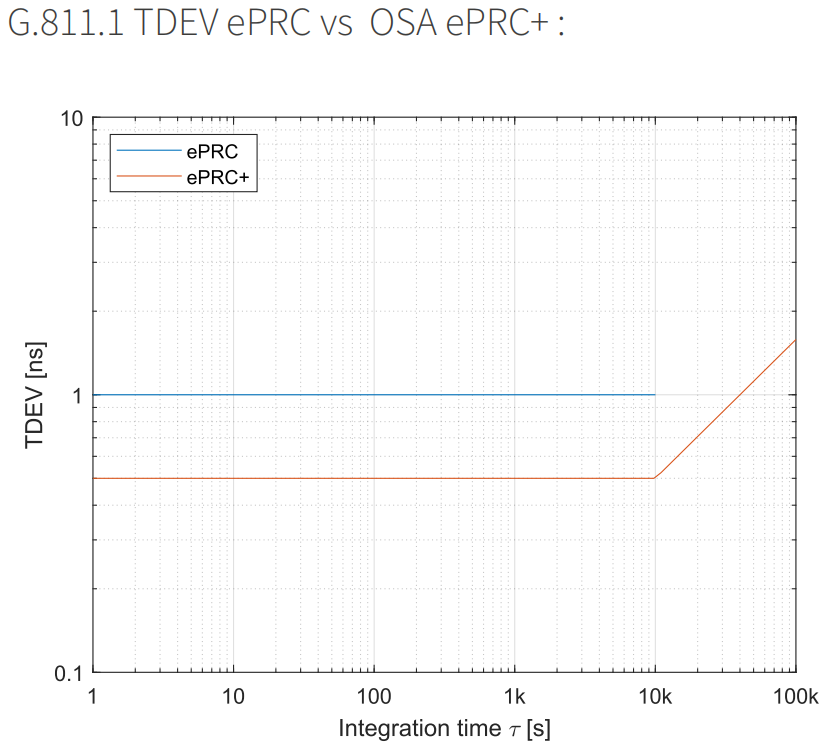

頻率輸出的穩定性?xún)?yōu)于ITU-T
- OSA 3350 ePRC+超過811.1 ePRC，當與OSA ePRTC結合使用時，該解決方案可以提供高達35ns的保持超過14天與G.8272.1 ePRTC中規定的70ns相比。
- 811.1 MTIE ePRC 對比 OSA ePRC+ :
預熱時間：60分鐘 @ 25°C
電信 BITS 輸出
- BITS輸出數量：4
- 信號波行符合 ITU-T G.703
- 信號類型： E1
- 碼型： HDB3
- 幀類型： CAS 帶 CRC4
- SSM支持
- 連接器：
- 2 x BNC ：2048MHz
- 2 x RJ-48：E1
- 阻抗： 120Ω@ RJ-48；75Ω @ BNC
模擬頻率輸出
- 模擬輸出數量：2
- 頻率：5MHz 和 10MHz
- 信號格式：正弦波
- 連接器：BNC
- 負載阻抗： 50Ω±5%
- 振幅：>10dBm（最?。?；13dBm（典型）
- 諧波: ≤ -40dBc
- 非諧波（雜散）：≤ -70dBc
管理特點
-
狀態LED
- 3x (告警-狀態-電源)
- 在前面板（管理板卡）
-
告警繼電器
- 告警繼電器：3
- 最大額定值：U= 50 VDC, I = 250 mA
- 連接器：SUB-D 9/F
- 在前面板（管理板卡）
-
本地管理端口
- RS-232C
- 連接器：SUB-D9/M
- 端口配置：波特率115200 bps
- 端口配置：8個數據位，1個停止位
- 端口配置：無奇偶校驗，無握手
- 管理命令：CLI
- 管理軟件： Windows GUI
-
遠程管理端口
- 遠程管理端口：以太網 – TCP-IP
- 連接器：RJ45
- 管理命令：SNMPv2/v3 (包括身份驗證和加密)
- 管理軟件：Ensemble Controller, Ensemble Sync Director
